VR智能模拟喷涂 教学实训系统（基础版）
1.可以根据学习或考核的要求，选择不同类型的真实喷涂板件，并在软件系统中设置相应操作项目和油漆颜色等。
2.可以通过喷枪真实调节风帽角度、扇面大小、出漆量、气压大小，系统智能同步数字显示所调节参数。
3.按照企业的标准喷涂工艺流程步骤学习色漆喷涂、清漆喷涂，且每一道喷涂前均可以进行喷枪参数的调节。
4.真实还原喷漆过程；可以通过视角旋转、视距缩放、全屏播放喷漆的过程观察。
5.具有高精准的喷涂稳定性能，不受喷漆姿势的影响，学习者可以像真实的喷漆一样，对板件的平面、弧面、边缘部位进行喷涂。
6.自动智能分析喷涂过程中存在的问题，可对每一步的喷漆质量自动生成喷漆实训报告，并自动上传至管理平台，支持打印。
1.技术概述
智能虚拟喷涂教学实训系统是新一代科技与专业技术、环保节能、通用性技能操作训练和评价系统。该系统采用虚拟现实增强、仿真实训、音像实时生成等技术，为学习者提供一个虚拟和真实相结合的喷漆训练环境；可以根据学习者在真实喷涂环境下的喷涂姿势、喷枪距离、角度、速度等一系列的喷涂动作及姿势，系统自动采集、物理计算判断并进行智能引导，自动生成学习数据和喷涂实训报告。满足学习者自主学习大赛喷涂板件中的喷涂技能和喷涂方法的训练及考核，解决教师对喷涂技能训练和考核过程无法监控和回放分析之难题，同时，避免喷涂中产生的挥发性气体对身体的危害；降低喷漆教学训练成本。
2.智能虚拟喷涂教学实训系统硬件要求
2.1喷涂主机控制系统总成
- 尺寸：长×宽×高≥580mm×520mm×1350㎜
(2)机箱：≥华硕机箱
(3)电源：AC220V±10%、50Hz；功率≥850W
(4)CPU：≥英特尔（Intel） i7 10代
(5)显卡：≥A2000
(6)固态硬盘：≥512G
(7)内存：≥8G
(8)操作系统：≥正版WIN10专业版
(9)显示终端：≥13.3英寸（触摸屏）
(10)喷壶规格：高×直径≥180mm×110mm，塑料材质（与大赛喷壶一致）
2.2头戴式喷涂面罩总成
（1）规格：长×宽×高≥400mm×230mm×190mm
（2）材质：塑料材质SMC

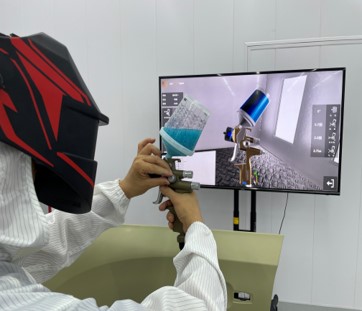

（3）功能：学习者佩戴该仿真头戴式喷涂面罩进行喷涂时，喷涂面罩中的传感器等元器件能让佩戴者观察到基于真实的虚拟仿真喷涂画面：扇幅形状、扇幅大小、油漆颜色、油漆雾化状况、喷涂情况及涂膜整体质量等。
2.3仿真喷枪总成
（1）规格：长×宽×高≥180mm×50mm×200mm
（2）材质：塑料材质SMC
（3）组成：仿真喷枪由枪体及相关传感器组成，枪体上主要由压力调节旋钮、扇面调节旋钮、出漆量（涂料）调节旋钮、扳机、风帽等组成。通过调整压力调节旋钮、扇面调节旋钮、出漆量（涂料）调节旋钮、风帽等，仿真喷枪中的传感器能分别控制完成气压、扇面、出漆量喷幅形状的调整，喷枪表面应光滑平整,相关传感器和线路内置于喷枪体内，喷枪与大赛喷枪外形一致。
2.4喷涂工作台
(1)规格：长×宽×高≥780mm×400mm×1000mm
(2)喷涂工作台固定与移动：底部安装活动移动车轮，可移动，锁止
(3)材质：铁质金属、打磨、精细处理、烤漆、表面光滑、平整
2.5悬臂总成
(1)规格：长×宽×高≥350mm×150mm×120mm
(2)材质：塑料材质SMC、打磨、精细处理、烤漆、表面光滑、平整
(3)功能：该悬臂的结构形式能够牢固固定翼子板和车门板
2.6仿真喷涂板件(车门板)
(1)尺寸：长×宽×高≥1110mm×800mm×130mm，外形与车身维修喷漆大赛项目中所用的车门（左前）门板外形一致。
(2)材质：塑料材质SMC，表面光滑、平整
3.软件技术特性
★3.1.无需定位调试，启动设备开机运行时就可自动定位连接。

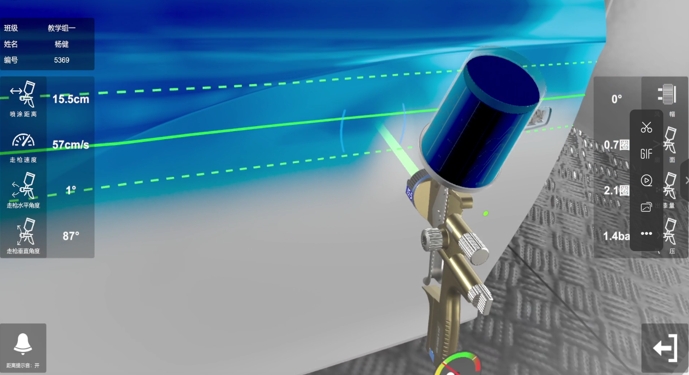

3.2.不受喷涂姿势的影响，喷涂过程中系统自动精准定位喷枪距离、喷枪角度，走枪速度，并以数字形式呈现。
★3.3.采用与世赛车门板喷涂相一致的板件进行喷涂训练操作。
3.4.通过喷枪真实调节空气压力（随着喷枪手柄的开度加大，喷枪喷出的压缩空气流量也随之增加）、出漆量、扇面和风帽角度的参数，并以数字显示。
3.5.可多台设备同时使用，无需单独设置防干扰隔断，且不受自然光线的影响和干扰。
★3.6.可在同一个喷涂板件上完成裙边、折边、曲面、平面等部位的喷涂练习。
3.7.系统可对真实喷涂环境中学习者的喷涂工艺流程自动记录判定。
4.教学实训功能
4.1.提供多种油漆颜色，至少不低于10种，且每种颜色可调节颜色覆盖强度。

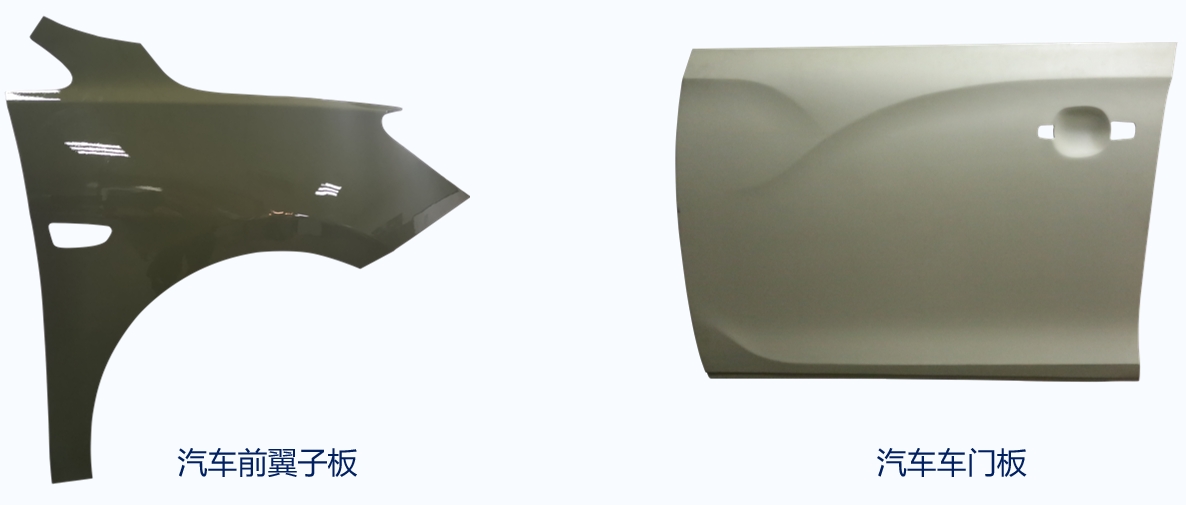

4.2.能够满足汽车翼子板和汽车门板的完整喷涂、单独色漆喷涂、单独清漆喷涂的训练和考核。
★4.3.可选择二分之一、三分之二、四分之三等喷涂重叠率（重叠率引导线能自动变化，非贴图的形式附着在虚拟板件上）。
4.4.通过喷枪真实调节喷涂参数，每个参数的调节以数字显示，均能产生真实油漆喷涂粒子效果，可在试喷纸上反复进行试喷。
4.5.每道色漆喷涂前均可调节喷枪参数、喷涂完成后可直接查看当前操作步骤中的色漆膜覆盖均匀程度、喷涂缺陷。
4.6.每道清漆喷涂前均可调节喷枪参数，喷涂完成后可直接查看当前操作步骤中的清漆膜覆盖均匀程度、喷涂缺陷。

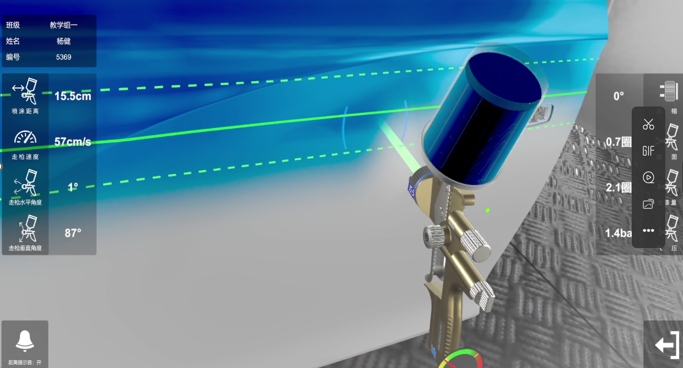

4.7.能监控真实喷涂环境操作中学习者不同的喷枪距离、喷枪角度、走枪速度，实时数显显示，提供智能引导纠错功能。
4.8.还原实际的板件喷涂效果，可以看出清漆喷涂前后的变化和效果差异。
5.考核功能
5.1.系统具备考核设定功能，学习者按照实际的喷涂操作进行喷枪参数的调节，完成以下喷涂实训考核任务：
(1)第一道色漆喷涂
(2)第一道色漆喷涂后闪干
(3)第二道色漆喷涂
(4)第二道色漆喷涂后闪干
(5)第三道色漆喷涂
(6)第三道色漆喷涂闪干
(7)第一道清漆喷涂
(8)第一道清漆喷涂后闪干
(9)第二道清漆喷涂
(10)第二道清漆喷涂后闪干
6.实训考核分析功能
6.1.提供完整喷涂、色漆喷涂、清漆喷涂的操作记录保存与回放功能。
6.2.动作回放可以暂停、时间轴前进或后退、放大或缩小，视角转动，清晰观察喷漆过程的具体技术动作。
★6.3.可任意打开其中一项练习步骤，查看实训练习的步骤用时、步骤得分、总分；漆膜覆盖率，漆膜过厚过薄和正确等情况，并以数字百分比的形式呈现。同时喷枪距离，走枪速度，喷枪横向角度，纵向角度等参数以折线图的形式实时体现在屏幕画面上，方便在查看喷涂过程时实时地观察到自己地不足之处。
6.4.可任意打开其中一项考核步骤，查看实训考核的步骤用时、步骤得分、总分；喷枪参数设置、漆膜覆盖率、漆膜过厚和过薄百分占比、喷涂缺陷数量的各项评分，且是以数值的形式呈现。同时喷枪距离，走枪速度，喷枪横向角度，纵向角度等参数以折线图的形式实时体现在屏幕画面上。
★6.5.系统根据学习者的喷涂实训自动生成第一道色漆喷涂、第二道色漆喷涂、第三道色漆喷涂、第一道清漆喷涂、第二道清漆实训文档分析报告，和基于喷涂过程和喷涂效果的评分表，指出喷涂问题不足类项和提升改进的方法。
